声光联动控制器使用说明书

LX-1512A声光联动控制器是高度集成化的智能控制设备，可布署于KTV包厢、私人会所、小舞台…等不同环境使用，通过点歌系统、触摸面板、红外遥控器，可实现DMX512舞台灯光场景的控制，满足各种灯光场景的应用需求；应用简单、调试容易、维护方便，是一款性价比极高的灯光智能控制产品。

◆◆在录制灯光场景效果菜单中，分别为（基础循环效果、音频触发效果）录制：

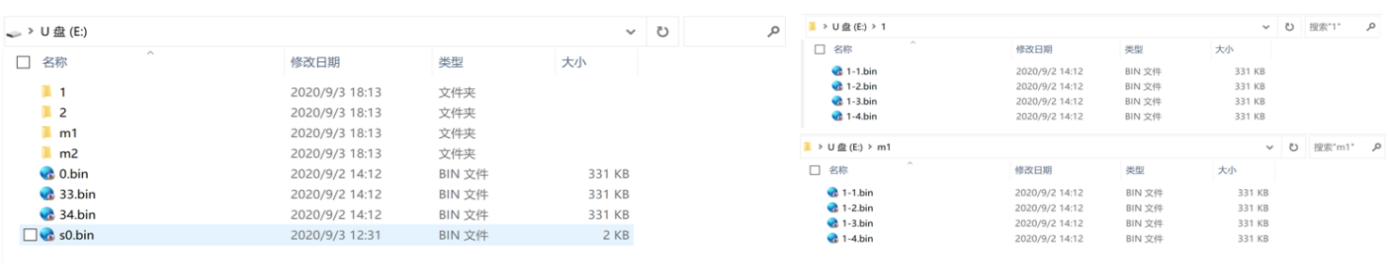

一、基础循环效果录制：用专业灯光控台、专业灯光调试软件等工具，先把灯具的效果编辑好素材程序，用灯光控台、灯光调试软件播放（控台或调光电脑输出端与LX-1512A的DMX512网口通过标准网线联接）；按返回键，再按确认键，进入录制菜单，选择（基础循环效果）的场景0-34，进行录制，当录制成功时，液晶屏会有步数显示，步数长短按实际所需而定。按返回键退出录制界面，程序会自动存储于TF卡里。TF卡会生成【1.BIN、2.BIN….等】文件，【1.BIN代表（基础场景1）；2.BIN代表（基础场景2）…】。

二、音频触发效果录制：用灯光控台、灯光调试软件等工具，先把灯具的效果编辑好每一步触发效果，用灯光控台、灯光调试软件播放（控台或调光电脑输出端与LX-1512A的DMX512网口通过标准网线联接）；按返回键，再按确认键，进入录制菜单，选择（音频触发效果）的场景1-32，进行每步录制，每按（确认）键一次，(STEPS:)会跳动增加1步，当录制成功时，液晶屏会有当前录制的步数显示，步数长短按实际所需而定。按返回键退出录制界面，程序会自动存储于TF卡里。TF卡会生成【M1.BIN、M2.BIN….M32.BIN等】文件，【M1.BIN代表（音频场景1）；M2.BIN代表（音频场景2）…...】。

注：音频场景触发功能需要进行设置场景触发与触发灯具通道后，才能正常正作；此功能设置选项可以手动在控制器里设置或用DMX512调试软件设置（调试软件设置方法请看软件视频教程）。录制音频触发效果，如果用控台或用其它电脑调光软件进行编辑效果后，用控制器进行录制（音频触发效果，控制台调试要（时间停留为0值，渐变时间为0值）。建议使用【 DMX512调试软件】进行编程，触发设置， 软件编辑后直接可以生成音频触发程序，不用通过LX-1512A控制器录制。

◆◆在设置场景参数菜单中，分别为（基础循环效果、音频触发效果）设置。

一、【基础循环效果】---设置音频触发允许、场景接力设置允许与设定；

1-1、【音频触发允许设置】进入设置场景效果参数菜单--选择（基础循环效果）--选择场景（场景1-32）--进入（音频触发允许）---选择（开启、关闭）；

1-2、【场景接力设置】进入设置场景效果参数菜单--选择（基础循环效果）--选择场景（场景1-32）--进入（场景接力设置）---选择（接力允许）---（开启、关闭）；选择（执行时间）---设定执行时间；选择（接力场景）---选择要执接力的场景（场景1-128，注：接力场景请使用35-128段）；接力场景是在一个场景运行了一段时间后（根据执行设置的时间而定）会自动跳到另一个场景去（根据接力场景指向而定）执行。

二、【音频触发效果】---设置基础场景相对应的音频触发效果，可选用（单步或双步）对音频触发时的效果应用，根据实际应用选择相对应的灯具通道，指定某个灯具的某个通道来响应音频触发的指令；设置音频触发功能，可用【 DMX512灯光调试软件】进频编辑及设置；也可在控制器的按键上，手动设置。

注：（自动）选项，暂时没作用，目前默认是单步。

2-1、例如：【场景1】要进行音频触发效果（单步）设置应用，在TF卡里必须有已录制好的音频场景（文件名：M1.BIN）存在。

按返回键再按确认键，进入主菜单---选择（舞台灯设置）---按（确定键）---按（上下键）选择（设置场景效果参数）---按（上下键）选择（音频触发效果）---按（确认键）---选择对应的场景号（场景1）---按（确认键）---选择（执行模式）--按（确认键）---按（上下键）---光标移到（单步）位置---按（返回），返回上层菜后，程序会自动确定与保存，设置成功。

注：可以在这个步骤里选择（通道设置）把灯具的通道指定为音频触发应用）

2-2、例如：在【场景1】要设置一个灯具音频触发；【灯具：7颗染色灯\地址：001、CH6调光、CH7红光、CH8绿光、CH9蓝光、CH10白光】；对一个或多个灯具的通道进行设置，指定该通道执行音频触发机制；

按返回键再按确认键，进入主菜单----选择（舞台灯设置）----按（确定键）---按（上下键）选择（设置场景效果参数）---按（上下键）选择（音频触发效果）---按（确认键）---选择对应的场景号（场景1）---按（确认键）---按（上下键）选择（通道模式）---按（确认键）---按（上下键）---光标移到（6）位置---按（确认键）---按（上下键）---光标移到（7）位置---按（确认键）---按（上下键）---光标移到（8）位置---按（确认键）---按（上下键）---光标移到（9）位置---按（确认键）---按（上下键）---光标移到（10）位置---按（确认键），设置完成，按返回，程序会自动确定与保存，设置成功。如图：

◆ 红外遥控学习功能介绍：

1、学习接收功能码：是用普通红外遥控器进行学习功能码，存储于LX-1512A控制器的TF卡中，实现灯光场景切换，点歌播控功能的使用；相当于一个墙板的所有功能都在普通红外遥控器上实现。】

注：学习好的功能码会存储于TF卡中，文件命名为：【INFRARED.BIN】。

2、学习发送功能码：是学习其它设备或产品的红外遥控器所应用的功能，把遥控器功能码，通过学习把功能码存储于LX-1512A控制器的TF卡中，用于实现按触（墙板或点歌系统界面）的功能按键，通过控制器的红外发送器发送红外代码来控制其它的设备与产品，代替了红外遥控器。---在KTV包厢中，这功能一般是对（前级效果器，一体式卡包功放机）进行控制。

注：学习好的功能码会存储于TF卡中，文件命名为：【INFRARED.BIN】。如在场所里要遥控的设备是统一型号统一功能需求时，可以做用一台控制学习好功能码，然后把【INFRARED.BIN】文件是可以拷贝到每台控制器的TF中。

● 学习接收功能码，举例说明：

用普通遥控器实现墙板上的功能按键，按红外遥控器的按键，可以实现灯光场景切换。首先，要确认红外遥控器是否能用（智能电视机遥控器，空调遥控器，不支持）。准备好灯光场景按键的墙板。下面来学习墙板的4个灯光场景（明亮、柔和、抒情、动感）。

按返回键，再按确认键，进入主菜单---按（上下键）选择（红外遥控学习）---按（确认键）---选择（学习接收功能码）---按（确认键）---按（上下键）选择（添加）---按（确认键），显示屏会出现下图：
