LX-2800 Pro全彩像素灯控制器

ArtNet 8路分控使用说明书

性能特点

1、控制器共8个输出端口,在常规模式下:每个端口最大可带载1024像素,8个端口最大可带载8192像素点;

2、控制器8个输出端口,在Madrix ArtNet模式下:每个端口最大输出6个空间域,每个端口最大可带载 1020像素点,8个端口最大可带载8160像素点;

3、控制器端口输出信号协议: SPI/TTL 串行协议。

4、控制器自带测灯数点功能,可带载测试RGB灯具。

5、【脱机读SD卡文件模式】:通过专用软件生成效果数据文件储存于SD卡根目录下,自动循环播放、DMX512控制播放;控制器支持网络串行级联同步;最多支持2台的控制器(含主机)串行级联;最大可带载16384像素点。

6、【ArtNet主从机方式】: 在Madrix ArtNet实控模式下,支持多台控制器串行级联,采用国际标准的 TCP/IP 网络协议100兆自适应传输速率,传输速度更稳定快速,每台控制器之间最大传输距离可达 80 米,超过此距离可以增加交换机或者使用光纤进行远距离传输;控制器串行级联时最大同时16台(含主机),每台带载4080(RGB)像素点;16台最大可带载65280(RGB)像素点。

7、【ArtNet多台分控千兆交换机局域网组网方式】:在Madrix ArtNet实控模式,利用千兆交换机局域网组网,采用国际标准的 TCP/IP 网络协议,子掩码为:255.255.255.0的网段IP分配,最多253台控制器组网,最大输出2048空间域,最大可带载348160(RGB)像素点。

8、SD卡支持FAT32、FAT16格式,最多允许63个程序文件。

9、支持DMX512控制台,智能灯光控制器,控制更换文件,调节速度和亮度,反应速度快。

10、支持按键数点功能。

控制器输出端口说明:

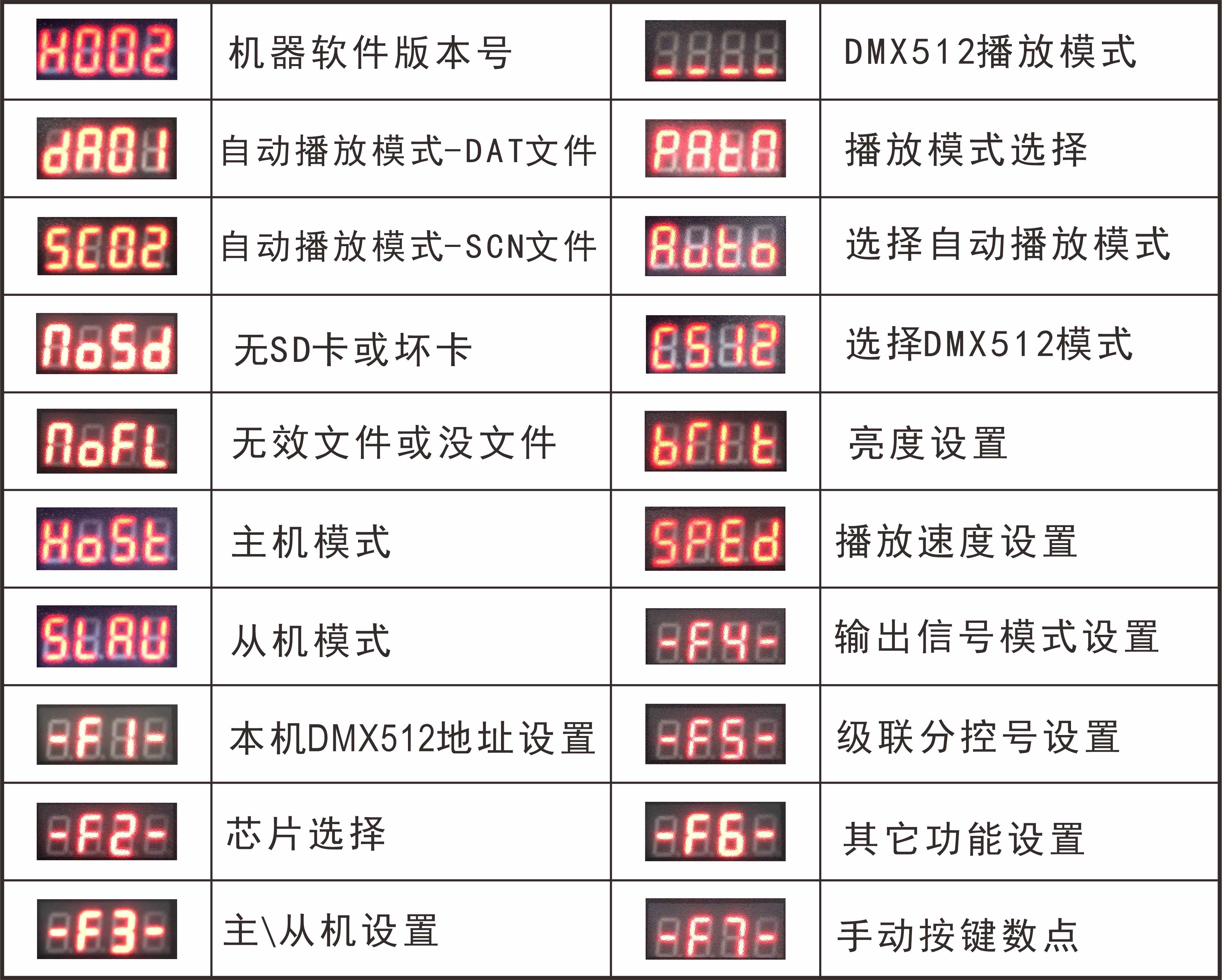

数码显示管显示内容说明:

1、SD卡在多次添加、删除文件后需要格式化成FAT32或FAT格式,支持SDHC(高容量SD卡),最大达64G字节以上,SD卡中最多允许63个程序文件。


2、控制器上电数码管显示版本号。

3、播放文件格式:

-------DA01,表示播放1.DAT文件;

-------SC02,表示播放 2.SCN文件;

-------按“上”“下”键选择,可选择预览文件效果。

4、控制器数码管显示DMX512地址;

 ① 显示(A001):表示本机DMX512地址001(闪烁:表示信号正常)。

 ② 显示(----):选择C512(DMX512模式),DMX512信号不正常。

 ③ 显示(dA01)或(SC02):表示播放SD卡里的文件,DMX512信号不正常。


5、DMX512通道功能值说明:

灯具像素点类型的颜色值:3(RGB);控制器占用8个通道。起始地址默认:1,即占用通道1-8,若起始通道地址为2则占用通道2-9。DMX通道数值对应关系为:4个数值。

     ① 通道1:调光。

     ② 通道2:程序文件;即0-3对应第一个文件,4-7对应第二个文件… 共对应63个文件。

     ③ 通道3:内置颜色

     ④ 通道4:颜色1

     ⑤ 通道5:颜色2

     ⑥ 通道6:颜色3

     ⑦ 通道7:播放速度

     ⑧ 通道8:帧速度


6、数码显示管显示内容说明:

按键操作使用说明:




按【返回】键,再按【确认】键,进入功能菜单;切换菜单按“上”“下”键选择;按【确认】键进入下层菜单,【返回】键退出自动保存参数。

1、显示【-F0-】:本机IP地址设置;按“上”“下”键选择【IP地址:_001-254】设置好后,按【返回】键退出自动保存参数。

2、显示【-F1-】:本机DMX512地址设置;按“上”“下”键选择【DMX地址:b001-512】设置好后,按【返回】键退出自动保存参数。

3、显示【-F2-】:选择灯具芯片型号;按“上”“下”键选择【C-Sd(读SD卡的配置)、C001-C….(读控制器内的配置)】设置好后,按【返回】键退出自动保存参数(默认:C-SD)。

4、进入菜单显示【-F3-】:选择主\从机设置;按“上”“下”键选择【Host(主机)、SLAU(从机)】设置好后,按【返回】键退出自动保存参数。注:LX-2800 Pro 控制器,网络串行级联同步;主、从机不需要设置,控制器自动适配。

5、显示【-F4-】:输出信号模式设置;按“上”“下”键选择【L-SD(读SD卡的配置)、L001--单线信号、L002--双线信号(读控制器的配置)】设置好后,按【返回】键退出自动保存参数。(注:输出信号模式设置控制器通常不用设置,控制器会自动适配)

6、显示【-F5-】:灯具数点功能;按“上”“下”键选择【P001--端口1、P002--端口2、P003--端口3、P004--端口4、P005--端口5、P006--端口6、P007--端口7、P008--端口8、P018--全部端口】选定好,按【确认】键进菜单,按“上”“下”键进行数点,每增加一个点,灯具会对应亮一个像素点。按【返回】键退出菜单。

7、显示【-F6-】:分控号设置;按“上”“下”键选择【n001--…..多台】设置好后,按【返回】键退出自动保存参数。

8、显示【-F7-】:级联分控数设置;按“上”“下”键选择【S001--S0255】设置好后,按【返回】键退出自动保存参数。

9、显示【-F8-】:分控ArtNet起始空间分配设置;按“上”“下”键选择【0001--N】设置好后,按【返回】键退出自动保存参数。

10、显示【-F9-】:分控ArtNet空间分配设置;按“上”“下”键选择【U001—U006】设置好后,按【返回】键退出自动保存参数。

11、显示【-FA-】:其它功能设置;按“上”“下”键选择,按【确定】键进入菜单。

① 显示【PATN】播放模式设置;按【确认键】进入功能菜单;按“上”“下”键选择。

选择:AUTO----自动播放模式;C512----DMX512控制播放模式;设置好后,按【返回】键退出自动保存参数。

② 显示【brit】亮度,按【确认键】进入功能菜单;按“上”“下”键选择。

亮度选择;0000-0255;设置好后,按【返回】键退出自动保存参数。

③ 显示【SPEd】速度,按【确认键】进入功能菜单;按“上”“下”键选择。

播放速度选择;0000-0060;设置好后,按【返回】键退出自动保存参数。

【脱机读SD卡文件方式】:在单机脱机常规模式或串行级联(手拉手)脱机单机常规模式下参数设置:




****** 使用软件描点或串行级联(手拉手)脱机读SD卡文件控制器参数设置如下:*****

1、主机\从机需设置:F0--本机IP地址(在同一个网段里不能有IP地址相同)。

2、主机\从机需设置:F6--主机号设置为:1;从机需设置为:2。

3、主机需设置:F7--分控级联数设置为:2;从机不用设置;手拉手模式级联分控数最多支持2台的控制器(含主机)串行级联;最大可带载16384像素点。

4、主机需设置:F8--ArtNet空间起始地址,默认设置为:1(可按实际分配而定),从机不需设置。

5、主\从机需设置:F9--端口输出空间数,按描点像素点计算实际使用空间(1-6空间)。

6、脱机使用时,SD卡里的根目录下,文件必须要以数字为命名:1.scn、2.scn、3.scn、4.scn……或1.dat、2.dat、3.dat、4.dat……;

7、2台控制器级联时,数据文件必须要以数字为命名: 1-1.dat、1-2.dat、2-1.dat、2-2.dat……;

8、描点网络联接拓扑图:

9、串行级联(手拉手)脱机常规模式使用,网络联接拓扑图:

【ArtNet主从机方式】: 在Madrix ArtNet实控模式下,多台控制器串行级联(手拉手)模式下参数设置:

****** 使用软件描点或Madrixa ArtNet实控模式 ,控制器参数设置如下:*****

1、主机需设置:F0--本机IP地址(在同一个网段里不能有IP地址相同)。

2、主机\从机需设置:F6--主机号设置为:1;从机需设置为:2、3、4、5…..253。

3、主机需设置:F7--分控级联数,按级联多少需设多少台(含本机),从机不用设置。手拉手模式级联分控数最多253台(含主机);最大可带载65280(RGB)像素点。

4、主机需设置:F8--ArtNet空间起始地址,默认设置为:1(可按实际分配而定),分控不需设置。

5、主\从机需设置:F9--端口输出空间数,按描点像素点计算实际使用空间(1-6空间)。

     网络联接拓扑图:

【ArtNet多台分控--千兆交换机局域网组网方式】:在Madrix ArtNet实控模式下参数设置:

****** 软件描点、Madrixa ArtNet实控模式 ,控制器参数设置如下:*****

1、控制器需设置:F0--本机IP地址(在同一个网段里不能有IP地址相同)。

2、控制器需设置:F6--主机号设置为:1;多台控制器时需分别设置为:2、3、4.....253。

3、控制器需设置:F7--分控级联数设置为:1;-----(在同一网段下级联分控数253台);最大可带载348160(RGB)像素点。

4、控制器需设置:F8--ArtNet间起始地址,默认设置为:1(可按实际分配而定),每台控制器要按分配空间起始计算(可按实际分配而定);最大可带载2048空间域。

5、控制器需设置:F9--端口输出空间数,按像素点计算实际使用空间(1-6空间)。

     网络联接拓扑图:
