视频输出画面设置：

1、电脑IE游览器网页登陆后台设置视频输出的画面设置；用标准网线连接VJ服务器，另一端连接电脑有线网卡，如下图：

020-31560805
Guang Zhou Weilixun Electronic Technology Co.,LTD
广州市维力迅光电科技有限公司
设为首页≡加入收藏
LX - 7000

VJ视频服务器使用说明书

技术参数：

1、1路HDMI（1080P高清）输入，2路HDMI（1080P高清）输出；支持播放主流封装格式2K高清视频MP4（H264格式)、帧率25fps、码率10000bps格式的视频文件！
2、内置64G内存，存储高清视频文件。
3、可通过U盘编辑好文件，自定义的视频素材文件进行增加，删除，修改等。
5、通过Wed网页登录，自定义的视频素材文件进行增加，删除，修改。
6、通过Wed网页登录，可自定义开窗大小、位置；可自定义调节指定每路输出的大小、旋转角度并可指定每路输出不同的视频内容。
7、可同时播放两个场景的视频文件，一个是前景（基础视频），一个是背景（叠加视频），两个视频可无缝融合输出。
8、可总亮度调节，前景（基础视频）亮度调节，RGB颜色调节；背景（叠加视频）亮度调节；内置特效；指定文件播放或随机文件播放。
9、快速秒切视频文件。
10、两种控制模式，可选择内控模式、外控制模式；内控模式，出厂自带免调试程序；外控模式，可编程控制灯光与视频；两种模式均通过音频触发，实现真正的视频联动及灯光视频联动。
11、输入电压：AC 100V-240V（50-60HZ）；
12、433mm*200mm*43mm(长*宽*高）

2、VJ服务器的出厂默认IP地址：192.168.1.100；电脑有线网卡需要设置同网段的IP地址，如：192.168.1.10，如下图：

3、打开IE游览器，在网址栏输入：192.168.1.100:8080 （注意：符号要英文格式）如下图：

连接登陆后台成功后，如以下界面：

4、后台设置界面说明：


红色矩形方框里的三项正常情况下不需要设置

设置输出窗口大小、显示位置

5、后台窗口设置，视频输出关联的接口说明：


6、后台窗口设置说明：


7、素材库管理：


8、通过电脑联机Web（192.168.1.100:8080）网页方式上传与删除素材说明：
8-1、增加素材文件：


8-2、删除素材文件：


9、U盘导入素材说明：

9-1、用U盘拷贝素材文件，分三大类别功能作用说明：
１、ktv (覆盖拷贝)：如果U盘目录中有素材，系统目录也有，会覆盖掉系统原有的素材。
２、ktv_clear(清空拷贝)：如果U盘中有xxx目录，先清空系统中的该目录，再拷贝素材。
３、ktv_add(添加拷贝)： 如果U盘中XXX目录有YY文件，系统对应目 录下也有同名文件，会把U盘中的同名文件前面加一个数字，再拷贝进去，不影响原来的素材。
9-2、U盘拷贝目录格式：
在U盘根目录需要建立一个三级文件夹：
１、 MBBox/ktv/XXX
２、 MBBox/ktv_add/XXX
３、 MBBox/ktv_clear/XXX
XXX文件夹表示001~032这些数字的文件夹；以上三种文件夹每次只能建立存在一个文件夹， XXX 文件夹下可以存放需要拷入素材的文件001、 002、  003......032。
9-3、文件命名与素材格式说明：
1、视频素材格式为：2K高清视频MP4（H264格式)、帧率25fps、码率10000bps的视频文件！
2、视频素材格式需要专用软件转码之后才能正常播放；有需要时可联系公司销售索取！
3、视频素材文件命名为：V4（开头）01（数字为序号）DJ（字母或文字为标记）
 V401DJ.MP4、V402DJ.MP4、V401KG.MP4、V402浪漫.MP4、V403明亮.MP4，V404风景.MP4......

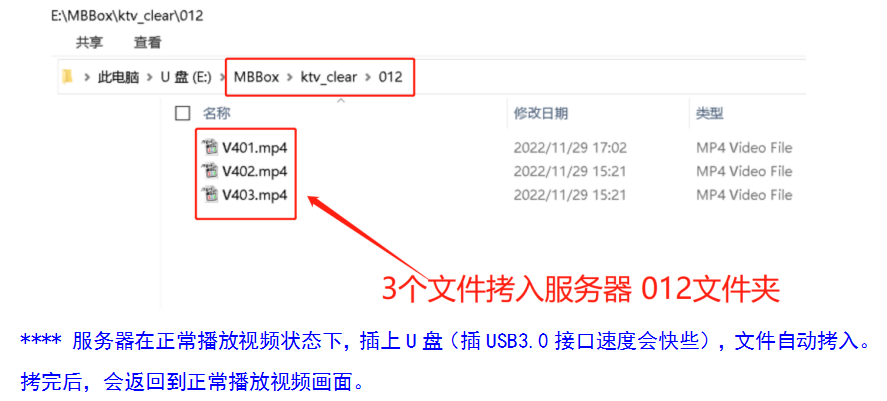

例如：用U盘进行对VJ服务器里（文件夹：012）拷贝文件，U盘要建立（MBBox/ktv_add/012）；如下图：

VJ视频服务器控制模式说明：

１、控制器分两种控制模式：内控模式（由本机程序控制视频联动）、外控模式（由外部DMX512控台或DMX512灯光控制器控制）。
２、控制器面板前按键选择（先按返回键然后再按确实键进入菜单），选择好按返回自动保存：

３、出厂默认（内控模式）－－出厂自带控制程序，不需要调试，服务器接上音频信号后视频会根据音乐的节奏联动，配合触摸面板或点歌系统协议线可切换对应的场景。
４、选择（外控模式）时；VJ服务器固定DMX地址默认：001（不能修改与设置），即DMX起始通道地址，共占用16个通道。如需用于灯光与视频同时控制联动时，灯具的DMX起始通道地址：017-512。
声光联动调试使用方法说明，扫一扫二维码：

VJ视频服务器，DMX512通道说明：

视频控制器共占用16个DMX通道，DMX地址默认：001（不能修改与设置），即占用通道1-16。
--第1通道是全总亮度，共256级，为 0时不亮。
--第2通道是 前景 - 总亮度，共256级，为 0时不亮。
--第3通道是 前景 - 红色分量，共256级，为 0时不亮。
--第4通道是 前景 - 绿色分量，共256级，为 0时不亮。
--第5通道是 前景 - 蓝色分量，共256级，为 0时不亮。
--第6通道是 背景 - 亮度，共256级，为 0时不亮。
--第7通道是 前景 - 文件夹选择，1-255对应32个文件夹（001-032），即通道值1-7选择文件夹（001）；8-16选择文件夹（002）；…，248-255选择文件夹（032），0为随机播放。

--第8通道是 前景 - 文件选择，1-255对应64个视频文件，即通道值1-3对应第1个文件，4-7对应第2个文件，…，252-255对应第64个文件；0为随机播放，所有文件按文件名1-64两位数值码排序。
--第9通道是 背景 - 文件夹选择，1-255对应32个文件夹（001-032），即通道值1-7选择文件夹（001）；8-16选择文件夹（002）；…，248-255选择文件夹（032），0为随机播放。
--第10通道是 背景 - 文件选择，1-255对应64个视频文件，即通道值1-3对应第1个文件，4-7对应第2个文件，…，252-255对应第64个文件；0为随机播放，所有文件按文件名1-64两位数值码排序。
--第11通道是 - 特效速度调节；即通道值1-7；8-16；…，248-255，0为正常。
--第12通道是 - 特效效果选择；即通道值1-7；8-16；…，248-255，0为无特效。
--第13通道是 - HDMI输入开窗；即通道值0-127（关闭），128-255（开启）。
--第14通道是 -（前景文件）快切下一个，即通道值128-255切下一个视频。
--第15通道是 -（背景文件）快切下一个，即通道值128-255切下一个视频。
--第16通道是 - 频闪；即通道值1-7；8-16；…，248-255，0为正常。

接线原理扑拓图：
