4、 显示【-F3-】：选择主\从机设置；按“上”“下”键选择【Host（主机）、SLAU（从机）】设置好后，按【返回】键退出自动保存参数。注：网络级联同步时主、从机不需要设置，控制器自动适配。DMX512 级联同步时要设置主、从机。

按【返回】键，再按【确认】键，进入功能菜单；切换菜单按“上”“下”键选择；按【确认】键进入下层菜单，【返回】键退出自动保存参数。

1、 显示【-F0-】：本机 IP 地址设置；按“上”“下”键选择【IP 地址：_001-254】设置好后，按【返回】键退出自动保存参数。

A、控制器设置设置 IP 地址，可按键设置或配置软件设置：

3、 显示【-F2-】：选择灯具芯片型号；按“上”“下”键选择【C-Sd（读 SD 卡的配置）、C001-C….（读控制器内的配置）】设置好后，按【返回】键退出自动保存参数（默认：C-SD）。

② 显示【brit】亮度，按【确认键】进入功能菜单；按“上”“下”键选择。

11、显示【-FA-】：其它功能设置；按“上”“下”键选择，按【确定】键进入菜单。

① 显示【PATN】播放模式设置；按【确认键】进入功能菜单；按“上”“下”键选择。

ArtNet 转 DMX512 使用方法：
① 多台控制器级联，手拉手连接拓扑图：
② 多台控制器组网联接拓扑图：
多台控制器网络方式“手拉手”方式级联使用方法：
地图描点、脱机同步模式使用、Madrix 软件实时控制使用方法：
① 多台控制器级联，手拉手连接拓扑图：

2、控制模式：选择“AUTO”自走播放模式，选择“C512”DMX512 模式；播放的文件格式：

② 多台控制器级联，用演播软件描点参数设置如下：
A、控制器设置设置 IP 地址，可按键设置或配置软件设置：

播放速度选择；0000-0060；设置好后，按【返回】键退出自动保存参数。

按键操作使用说明：
2、DMX512灯带接线图：
数码显示管显示内容说明：

1、所有控制器需设置 IP 地址：F0-设置本机 IP 地址（在同一个网段里不能有 IP 地址相同）。
2、所有控制器需设置分控级联数：F7-分控级联数设置为：1；如有级联时，按实际数设。

（以上图为例：4 台控制器交换器组网时，所有控制器 F7--分控级联数设置为：1 ）
3、控制器需设置起始空间：F8-ArtNet 起始空间，每台控制器要按分配空间起始计算。
（以上图为例：4 台控制器交换器组网时，第一台起始空间设置为 1,第二台起始空间设置为9，第三起始空间设置为 17，第四台起始空间设置为 25）
4、所有控制器需设置：F9--端口输出空间数，设置：1 个空间域。

可按键设置或配置软件设置：
可按键设置或配置软件设置：

亮度选择；0000-0255；设置好后，按【返回】键退出自动保存参数。

5、 显示【-F4-】：输出信号模式设置；按“上”“下”键选择【L-SD（读 SD 卡的配置）、L001--单线信号、L002--双线信号（读控制器的配置）】设置好后，按【返回】键退出自动保存参数。（注：输出信号模式设置控制器通常不用设置，控制器会自动适配）

10、显示【-F9-】：分控ArtNet空间分配设置；按“上”“下”键选择【U001—U006】设置好后，按【返回】键退出自动保存参数。

选择：AUTO----自动播放模式；C512----DMX512控制播放模式；设置好后，按【返回】键退出自动保存参数。

2、 显示【-F1-】：本机 DMX512 地址设置；按“上”“下”键选择【DMX 地址：b001-512】设置好后，按【返回】键退出自动保存参数。

1、控制器开机后，数码管显示版本号：

输出端品接线图：
1、SPI灯带接线图：

③ 显示【SPEd】速度，按【确认键】进入功能菜单；按“上”“下”键选择。

1、主机：F0--本机 IP 地址（在同一个网段里不能有 IP 地址相同）；从机不用设置。
2、打开演播软件描点；“描点操作方法”请阅视频教程。
B、演播软件描点地图，并导出 MADRIX 格式的“*.mpx”文件时，软件会自动计算并分配端口的空间总数：
1、主机需设置：F7--分控级联数设置为：2、3、4、5、6、7、8、台……等，从机不用设置。（以上图为例：4 台控制器手拉手联网时，主机 F7-分控级联数设置为：4，从机不用设置）
2、主机需设置：F8--ArtNet 空间起始地址，设置为：1；从机不用设置。（以上图为例：4 台控制器手拉手联网时，主机 F8 设置为：1，从机不用设置）
3、主机需设置：F9--端口输出空间数，按演播软件提示的空间数设置使用空间（1-6 空间）。（以上图为例：如地图输出的空间为每个端口 4 个空间，主机 F9 设置为：4，从机不用设置）
C、打开 Madrix 软件，在（配接编辑器)里导入“*.mpx”地图文件、(设备管理器）里配接Artnet 控制器，并完成效果制作；“Madrix 联接控制器方法”请阅视频教程。

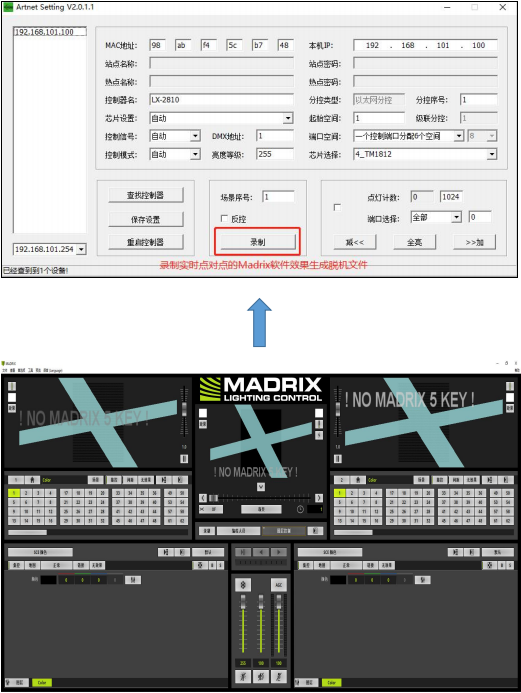

D、打开 Artnet Setting.exe 配置工具，录制并生成脱机文件。“录制脱机方法”请阅视频教程。

1、所有控制器需设置 IP 地址：F0-设置本机 IP 地址（在同一个网段里不能有 IP 地址相同）。
2、打开演播软件描点；“描点操作方法”请阅视频教程。
B、演播软件描点地图，并导出 MADRIX 格式的“*.mpx”文件时，软件会自动计算并分配端口的空间总数：
1、所有控制器需设置分控级联数：F7-分控级联数设置为：1；如有级联时，按实际数设。

（以上图为例：3 台控制器交换器组网时，所有控制器 F7-分控级联数设置为：1 ）
4、控制器需设置起始空间：F8-ArtNet 起始空间，每台控制器要按分配空间起始计算。

（以上图为例：如地图输出的空间为每个端口 4 个空间，3 台控制器交换器组网时，第一台起始空间设置为 1,第二台起始空间设置为 33，第三起始空间设置为 65 ）
5、控制器需设置：F9--端口输出空间数，按像素点计算实际使用空间（1-6 空间）。

（以上图为例：如地图输出的空间为每个端口 4 个空间，所有控制器设置为 4 ）
C、打开 Madrix 软件，在（配接编辑器)里导入“*.mpx”地图文件、(设备管理器）里配接Artnet 控制器，并完成效果制作；“Madrix 联接控制器方法”请阅视频教程。

7、 显示【-F6-】：分控号设置；按“上”“下”键选择【n001—n255】设置好后，按【返回】键退出自动保存参数。

多台控制器脱机同步，DMX512 控制联接图：

E、【脱机读 SD 卡文件方式】多台控制器级联（手拉手）使用方法：
1、Setting 软件生成的每台控制器的文件为：1-1.SCN\2-1.SCN\3-1.SCN.....等文件；把所有效果文件统一拷到每台控制器的 SD 卡里！（文件命名：为单一数字，含有其它字符无效）
2、专用截屏录制软件生成的文件为：1-1.dat\2-1.dat\3-1.dat.....等文件；把所有效果文件统一拷到每台控制器的 SD 卡里！（文件命名：为单一数字，含有其它字符无效）
3、主分控制器不需要设置，把网络手拉手联网，控制器会自动同步！DMX512 信号控制时，只接主控的 DMX512 网口，分控不需要接线！

6、 显示【-F5-】：灯具数点功能；按“上”“下”键选择【P001--端口 1、P002--端口 2、P003--端口 3、P004--端口 4、P005--端口 5、P006--端口 6、P007--端口 7、P008--端口8、P018--全部端口】选定好，按【确认】键进菜单，按“上”“下”键进行数点，每增加一个点，灯具会对应亮一个像素点。按【返回】键退出菜单。

9、显示【-F8-】：分控ArtNet起始空间分配设置；按“上”“下”键选择【0001--N】设置好后，按【返回】键退出自动保存参数。

8、显示【-F7-】：级联分控数设置；按“上”“下”键选择【S001--S0255】设置好后，按【返回】键退出自动保存参数。

设为首页≡加入收藏
020-31560805
Guang Zhou Weilixun Electronic Technology Co.,LTD
广州市维力迅光电科技有限公司
LX-2900

ArtNet 8路控制器使用说明书

性能特点

1、控制器 ArtNet 转 DMX，提供有 8 个 DMX512 数据输出端口，ArtNet 转 DMX 可输出8×512 个数据，4096 个 DMX 通道。
2、控制器脱机控制灯具，提供有 8 个 SPI 数据输出端口，可脱机带载输出 8×1020 共 8160像素点的 SPI 灯具。
3、控制器连接 Madrix 软件实控灯具，提供有 8 个 SPI、DMX 数据输出端口，每路最大 6 个空间域，可带载输出 8×1020 共 8160 像素点的 DMX 灯具。
4、控制器自带测灯数点功能，可带载测试点亮灯具。
5、控制器脱机读 SD卡文件，用软件生成效果数据储存于 SD卡根目录下，自动循环播放、DMX512控制播放。
6、控制器支持脱机级联同步；可多台的控制器级联；最大可带载 255 台。
7、控制器支持手拉手网络级联；可多台的控制器级联；最大可带载 65280 像素点。
8、控制器支持交换机网络组网，可多台的控制器组网；最大可带载 253 台。
9、支持 DMX512 控制台，声光联动控制器，控制更换文件，调节速度和亮度，反应速度快。

①显示（dA01），表示播放 1.DAT 文件；------程序文件必须要以数字命名。
② 显示（SC02），表示播放 2.SCN 文件；-----程序文件必须要以数字命名。
按“上”“下”键选择，可选择预览文件效果。

③ 显示（A001）：表示本机 DMX512 地址 001（闪烁：表示信号正常）。

④ 显示（----）：表示 DMX512 信号不正常或无 DMX512 信号输入。

3、 主/从机同步模式分两种可选：【网络口同步方式】、【DMX512 网口同步方式】：

①【网络口同步方式】：

第一台控制器需设置，第二台开始的都是从机不需设置。详细操作说明请看：

七、多台控制器网络方式“手拉手”方式级联使用方法：）

②【DMX512 网口同步方式】：
●第一台主机不需设置，第二台开始的都是从机，需进菜单设置。先按（返回）键再按（确
认）键，按“上”“下”键，进入菜单显示【-F3-】，选择主\从机设置；按“上”“下”
键选择【SLAU】设置好后，按【返回】键退出自动保存参数。主机从机用标准网线把 DMX512
网口手拉手串联起来。同步信号正常时会（从机）显示屏会出现【SLAU】并闪烁，如出
现【----】时，同步信号不正常，从机在等待主控同步信号。
●主机\从机需设置：先按（返回）键再按（确认）键，按“上”“下”键，进入菜单显
示【-F6-】主机号设置为：１；从机（分控号）需设置为：2、3、4、5…..255。
●把录制软件生成的文件全部拷到每台控制器的 SD 卡里机器会按根据机器的主机号读取
属于本机的文件；（如：1-1.SCN\255-1.SCN 文件，1-1.dat\255-1.dat 文件）。
③ 两种主/从机同步模式的应用方法，只能选其一，两种方式不能同时使用！

DMX512 通道表，功能值说明：

1、三通道(R_G_B)灯具，DMX512 通道表：
① 通道 1：总调光，4 个数值为 1 级（0-255）。
② 通道 2：程序文件；即 0-3 对应第一个文件，4-7 对应第二个文件… 共对应 64 个文件。
③ 通道 3：内置颜色，4 个数值为 1 级（0-255）
④ 通道 4：颜色-R，4 个数值为 1 级（0-255）
⑤ 通道 5：颜色-G ，4 个数值为 1 级（0-255）
⑥ 通道 6：颜色-B ，4 个数值为 1 级（0-255）
⑦ 通道 7：播放速度 ，4 个数值为 1 级（0-255）
⑧ 通道 8：帧速度 ，4 个数值为 1 级（0-255）
2、四通道(R_G_B_W)灯具，DMX512 通道表：
① 通道 1：总调光，4 个数值为 1 级（0-255）。
② 通道 2：程序文件；即 0-3 对应第一个文件，4-7 对应第二个文件… 共对应 64 个文件。
③ 通道 3：颜色-R，4 个数值为 1 级（0-255）
④ 通道 4：颜色-G，4 个数值为 1 级（0-255）
⑤ 通道 5：颜色-B ，4 个数值为 1 级（0-255）
⑥ 通道 6：颜色-W ，4 个数值为 1 级（0-255）
⑦ 通道 7：播放速度 ，4 个数值为 1 级（0-255）
⑧ 通道 8：帧速度 ，4 个数值为 1 级（0-255）

多台分控用交换机局域网组网方式；在 Madrix 实控模式下使用方法：

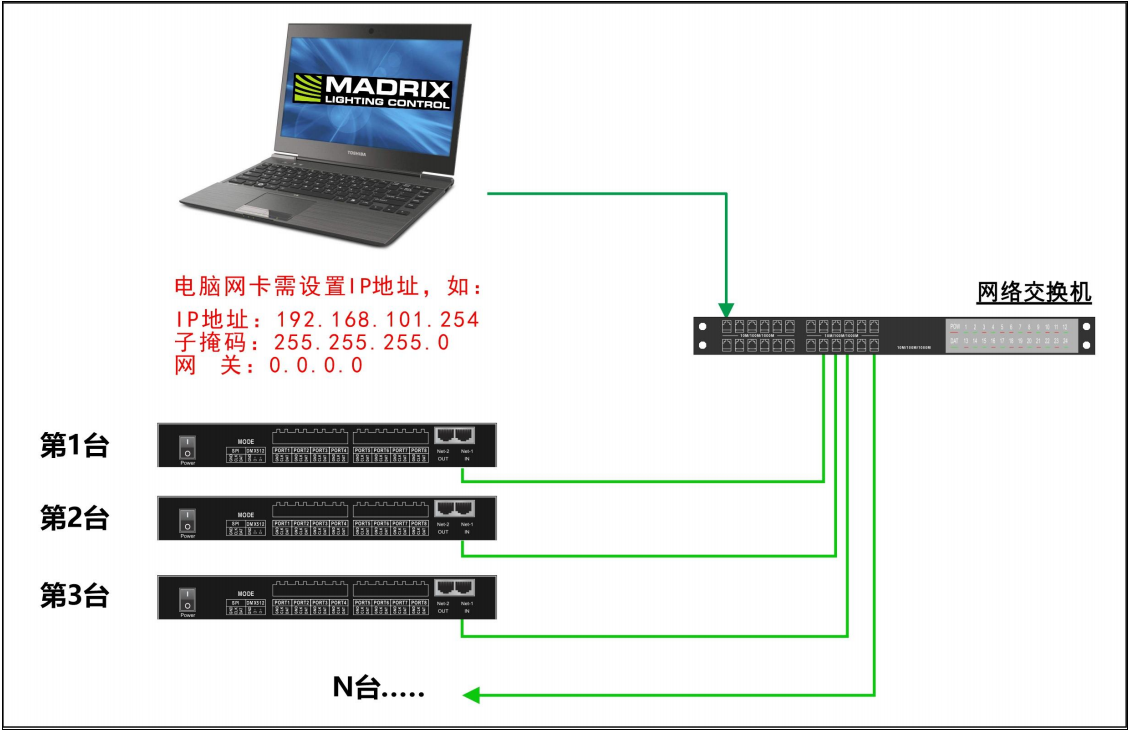

① 多台控制器组网联接拓扑图：

1、主机：F0--本机 IP 地址（在同一个网段里不能有 IP 地址相同）；从机不用设置。
2、主机需设置：F7--分控级联数设置为：2 台、3 台、4 台……等，从机不用设置。（以上图为例：4 台控制器级联时，主机 F7－分控级联数设置为：4，从机不用设置 ）
3、主机需设置：F8--ArtNet 空间起始地址，设置为：1；从机不用设置。
4、主机需设置：F9--端口输出空间数，设置：1 个空间域。
