​LX-2512H

5路通断2合1声光联动控制器

5路通断2合1声光联动控制器，是高度集成化的智能控制设备，可布署于KTV包厢、私人会所、小舞台…等不同环境使用，通过点歌系统、触摸面板、红外遥控器，可实现DMX512舞台灯光场景、强电照明、排风的控制，满足各种灯光场景的应用需求；应用简单、调试容易、维护方便，是一款性价比极高的灯光智能控制产品。

1、               -------- 固件版本号。

2、               ------- 没有场景程序文件。

3、               ------- 没插 TF 卡或 TF 卡损坏。

4、               ------- 场景 34，读取 TF 卡的 34.bin 文件。

5、               ------- 场景 03，读取 TF 卡的 3.bin 文件。

7、               ------- 控制器启用加密功能（在上电开机时，会显示2秒后消失）。

8、               ------- 灯光控制器时间错误（电池没电时，时间会不对，无法应用加密功能）

9、               ------- 临时授权到期或未正确授权（请联系当地代理商或销售代表取得授权文件）。

10、              ------- 控制器进入软件调试模式。

11、              ------- 进入 U 盘模式，电脑会生成一个 U 盘，电脑直接可以对控制器 TF 卡拷贝文件。

12、              ------- 控制器进入 RDm 软件调试模式。

13、              ------- 设置成功（恢复出厂设置时，会提示）

数显观看方向，如下图：​

说明：在预览灯光场景效果菜单中，分别为【基础场景、音频场景、】预览，把编辑好的灯光效果程序通过灯具来展示实时效果。（预览效果程序只支持TF卡根目下单文件方式，不支持文件夹子录下的文件预览）

1、预览菜单里预览灯光场景时，控制器不能同时预览两个场景的，如：基础场景、音频场景、控制器只能执行选择好的一个场景预览，无法同时预览两个。

例如：预览（场景1---基础场景+音频触发场景）；退出菜单，然后按（墙板或点歌系统界面）上对应的灯光气氛键，执行效果预览预览。

2、如现场没有墙板与点歌系统时，需要（基础场景与音频触发场景）合并在一起预览时，可以按菜单进去选择要预览的场景，退出菜单，控制器会锁定选择相对的场景预览的。

例如：预览（场景1---基础场景+音频触发场景）； ---选按【返回】键---选择F1---【确认】键---【上、下键】选择所预览的场景类型（BASC、Soud）---【确认】键---【上、下键】选择所预览的场景号----【确认】键。

● 在录制场景效果，生成文件存储在 TF 卡根目录下，分别可对【基础场景、音频场景】的录制。

1、基础场景（录制），用灯光控台、灯光调试软件等工具，先把灯具的效果编辑好素材程序，用灯光控台、灯光调试软件播放（控台或调光电脑DMX512输出端与控制器的DMX512网口通过标准网线联接），按键进入录制菜单F2，选择（BASC-基础场景），再选择录制的场景0-34（SC000~SC034）进行录制当

录制过程中屏上会有步数显示，步数长短按实际所需而定。按返回键退出录制界面，程序会自动存储于TF卡里。在TF卡根目录下生成1.bin、2.bin….34.bin、等对应文件，【1.bin代表（基础场景1）】；【2.bin代表（基础场景2）】...【34.bin代表（基础场景34）】。

例如：录制（场景1--基础场景）；--先按【返回】键，再按【确认】键，选择--F2--【确认】---选择要录制的场景类型【BASC（基础场景）】---【确认】键---【上、下键】选择要录制的（场景1/SC001）【确认】键，控台播放，控制器开始录制，在录制过程中，屏上的数字会跑会步数。按【返回】键，自动保存到TF卡内生成（1.bin）程序文件。

2、音频场景（录制），用灯光控台、灯光调试软件等工具，先把灯具的效果编辑好素材程序，用灯光控台、灯光调试软件播放（控台或调光电脑DMX512输出端与控制器的DMX512网口通过标准网线联接），按键进入录制菜单F2，选择（Soud-音频场景），再选择存录制的音频场景1-32（SC001~SC032）进行

录制，每按（确认）键一次，显示屏上会跳动增加1步，显示屏上有当前录制的步数显示，步数长短按实际所需而定。按返回键退出录制界面，程序会自动存储于TF卡里。TF卡会生成m1.bin、m2.bin….m32.bin等文件，【m1.bin代表（音频场景1）】；【m2.bin代表（音频场景2）】…... 【m32.bin

代表（音频场景32）】。

例如：录制（场景1---音频场景）；---先按【返回】键，再按【确认】键，选择--F2--【确认】键---选择要录制的场景类型【Soud-音频场景】---【确认】键---【上、下键】选择要录制的（场景1/SC001）【确认】键，控台播放，控制器开始录制，每按【确认】键一次，显示屏上会跳动增加1步，显示屏上有当前录制的步数显示，步数长短按实际所需而定。按【返回】键，自动保存到TF卡内生成（m1.bin）程序文件。

● 在设置场景参数菜单中，分别为【基础场景效果、音频触发效果】设置。

一、基础场景效果：音频触发允许、场景接力设置

1-1、【音频触发允许设置】：

先按【返回】键，再按【确认】键，【上、下键】---选择---F3---【确认】键---选择bASc（基础场景效果）---【确认】键---【上、下键】选择（场景1-32/SC01~SC32）【确认】键---选择Soud（允许音频触发）---【确认】键---oFF/on（OFF-不允许，ON-允许）---【上、下键】选择，按【返回】键退出保存。

1-2、【场景接力设置】

1、场景接力开启设置：先按【返回】键，再按【确认】键，【上、下键】---选择---F3---【确认】键---选择bASc（础场景效果）---【确认】键---【上、下键】选择（场景1-32/SC01~SC32）【确认】键---选择RELY（场景接力设置）---【确认】键---【上、下键】选择EnAb（场景接力开启）---【确认】键---oFF/on（OFF-关闭，ON-启）---【上、下键】选择，按【返回】键退出保存；

2、场景接力时间设置：先按【返回】键，再按【确认】键，【上、下键】---选择---F3---【确认】键---选择bASc（基础场景效果）---【确认】键---【上、下键】选择（场景1-32/SC01~SC32）【确认】键---选择RELY（场景接力设置）---【确认】键---【上、下键】选择Last（场景接力时间）---【确认】键（10~1200）秒---【上、下键】选择，按【返回】键退出保存。

注：在一个场景运行到设定的时间后（根据执行设置的时间而定）会自动跳到另一个场景去（根据接力场景指向而定）执行。

3、接力场景号设置：先按【返回】键，再按【确认】键，【上、下键】 ---选择---F3---【确认】键---选择bASc（基础场景效果）---【确认】键---【上、下键】选择（场景1-32/SC01~SC32）【确认】键---选择RELY（场景接力设置）---【确认】键---【上、下键】选择nUbr（接力场景号）---【确认】键---接力到的场景号（场景1-32/SC01~SC32），按【返回】键退出保存。

二、【音频触发效果】设置对基础场景的音频触发效果搭配应用：

音频触发可选用（自动、单步、双步）的效果；可根据实际应用，选择相对应的灯具通道，指定某个灯具的某个通道来响应音频触发的指令；设置音频触发效果功能，可用【DMX512灯光调试软件】进行编辑及设置；也可在控制器的按键上，手动设置。注：（自动）选项目前默认是单步。

2-1、音频触发执行模式：

例如：要进行音频触发设置为（单步）应用，在TF卡里必须有已录制好的音频场景（文件名：

m1.Bbin…..m32.bin）存在。---先按【返回】键，再按【确认】键，【上、下键】---选择---F3---【确认】键---【上、下键】选择Soud（音频触发效果）---按【确认】键---【上、下键】选择应的场景号（场景1-32/SC01~SC32）【确认】键---选择StEp（执行模式）---【确认】键---按【上、下键】（St00/ St01/St02--自动/单步/双步）---选择St01位置----按【返回】键退出保存。

2-2、设置音频触发执行灯具通道：

例如：一个灯具要设置音频触发；如：灯具7颗染色灯---地址：001—（CH6调光、CH7红光、CH8绿光、CH9蓝光、CH10白光）；是对一个或多个灯具的通道进行设置，指定该通道执行音频触发机制】---先按【返回】键，再按【确认】键，【上、下键】---选择---F3---【确认】键---【上、下键】选择Soud（音频触发效果）---按【确认】键---【上、下键】选择对应的场景号（场景1-32/SC01~SC32），---【确认】键---选择CHnL（道通设置）---【确认】键---按【上、下键】选到（0006）位置---按【确认】键；---按【上、下键】选到（0007）位置---按【确认】键；---按【上、下键】选到（0008）位置---按【确认】键；---按【上、下键】选到（0010）位置---按【确认】键，设置完成，按【返回】键退出保存。

▷ 照明灯按键设置【通断开关、空调、排风】调试方法：

安装智能灯光的环境中，要合理分配DMX512灯具与照明灯具的供电，正规供电方式：

1、DMX512灯具单独供电控制，用大功率带消电弧式的空气开关安装于总开关电箱内。

2、灯光控制器集成有5路小功率开关通断（每路可负载小于800W功率的照明灯具）。

5路通断开关是为控制照明灯具而设计的；不能用于接入DMX512灯具或灯带供电的开关电源做开关用途。【因DMX512灯具、开关电源供电时，其灯具的启动瞬间电流非常大，会使通断开关在吸合的瞬间产生强大的电弧，导致通内继电器烧坏】。

一、常规模式下按键设置开关通断的调试方法：

按键进入菜单---先按（返回）键，再按（确认）键。

注：在调试灯控时，先把内存卡里的出厂灯控文件（LIGHT.BIN）文件删除，再设置灯控。

1、通道开关设置---（LSET）；场景控制的照明灯开关通道：

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F4---【确认】键---显示LSET---按【确认】键---按【上、下】键选择要设置的场景号（SC00~SC34）---【确认】键---【上、下】键选择要打开的通道（CH01~CH05）---【确认】键，选择打开的通道LED灯会点亮，无选择侧灭灯。

如下图：（例如：灯光场景1，打开通道1、3、5，关闭通道2、4）

2、通道保持设置-（Hotd）场景控制的照明灯开关通道，可保持上一个通道设定效果：

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F4---【确认】键---显示Hotd ---按【确认】键---按【上、下】键选择要设置的场景号（SC00~SC34）---【确认】键---【上、下】键选择要打开的通道（CH01~CH05）---【确认】键，选择的通道LED灯会点亮，无选择侧灭灯。如下图：（例如：灯光场景1，设置保持通道1、3、5，不保持通道2、4）

3、独立通道设置-（Indp）设置照明灯开关独立通道后，在场景模式下独立通道不受控，独立通道要配套独立通道的控制面板使用。（需订制特殊功能面板，请与当地经销商及销售代表联系取得）

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F4---【确认】键---显示Indp ---按【确认】键---按【上、下】键选择要设置的场景号（SC00~SC34）---【确认】键---【上、下】键选择要打开的通道（CH01~CH05）---【确认】键，选择的通道LED灯会点亮，无选择侧灭灯。如下图：（例如：灯光场景1，设置通道1、3、5，不设置通道2、4）

二、使用常规模式下按键设置空调、排风的调试方法：

1、空调阀门类型设置 -（AcUL）:

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F5---【确认】键---显示AcUL---按【确认】键---按【上、下】键选择要设置的阀门类型（L000\L001\L002）---选好按【返回】键退出保存。

2、空调开启设置 -（AcEn）:

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F5---【确认】键---显示AcEn ---按【确认】键----按【上、下】键选择要设置的类型（oFF\on）---选好按【返回】键退出保存。

3、排风开启设置 -（FnEn）:

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F5---【确认】键---显示FnEn ---按【确认】键---按【上、下】键选择要设置的类型（oFF\on）---选好按【返回】键退出保存。

→◇ 通断灯光场景备份\恢复：←

1、场景备份：控制器在每一次调试完灯光通道场景按（返回键）主程序界面后，灯光场景会自动保存在本机上，同时也会自动备份数据到TF卡里，TF卡里会自动生成（LIGHT.BIN）文件；TF卡里的（LIGHT.BIN）可用作本机的灯光场景数据的备份，也可以把此场景数据拷贝到在其它机器上用。

2、手动备份机器里的灯光场景数据（数据拷贝到TF卡里）操作如下：

在机器关机状态，用TF卡（空白的）插入TF卡槽，然后开机。按（返回键）进入菜单----按（上下键）----开关通断设置---按（确认键）---通道开关置---按（上下键）选择---场景0、1、2…34（任意进去其中一个场景）---按（确认键）---屏幕显示通道1、2、3、4、5、6、7、8、9、10然后按（返回键）---主菜单界面---按（上下键-）---选（返回主程序）----按（确认键）；操作过后，灯光通断场景数据就保存在TF卡里。

3、数据恢复：把灯光场景数据恢复到控制器里，操作如下：

3-1、用空白的内存卡，把（LIGHT.BIN）文件拷到卡根目录下；

3-2、先清空原控制器的数据；（控制器先不要插TF卡，机器开机后，按（返回）键进入菜单---按（上下键）---开关通断设置---确认键---（上下键）---恢复出厂设置---按（确认键）---屏幕显示设置成功---按（返回键）---按（上下键）----返回主程序---按（确认键）---关机。

3-3、把拷到新文件的TF卡插到控制器，开机。控制器会自动把TF卡里的数据拷贝到控制器里。数据

恢复完成。如需恢复下一个控制器时，按以上的步骤执行。

三、系统设置按键操作方法：

1、灯控模式设置 ---（CtrL）：

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键---显示F6----【确认】键---显示CtrL ---按【确认】键---按【上、下】键选择要设置的模式类型（gEnL\d512）---选好按【返回】键退出保存。

备注说明：在灯控模式设为DMX512模式时可用，常规模式下无用，要用DMX512控台或DMX512调光软件进行调试，DMX512模式下通断开关为5通道，（1、2、3、4、5）通道；在（空调、阀门、排风）打开时，DMX512模式的通断开关不可用。用DMX512模式下调试通断开关，先按【返回】键----再按【确认】键----进去菜单后有效。

2、本机DMX512地址设置 ---（AddR）：

先按【返回】键---再按【确认】键---进去菜单后---【上、下】键----显示F6----【确认】键---显示AddR ---按【确认】键----按【上、下】键选择设置本机DMX512地址（0001\0512）---选好按【返回】键退出保存。

3、恢复出厂设置 ---（Rset），恢复出厂设置只对通断灯控部份设置有用：

先按【返回】键---再按【确认】键---进去菜单后----【上、下】键---显示F6----【确认】键---显示Rset ----按【确认】键，按【返回】键退出保存。

控制器的单个场景及多个场景使用方法：

5路智能灯光控制器分（基础场景+音频场景）自动叠加工作，通过DSP音频频率采样分析，利用独家高速算法，自动对DMX512灯具进行智能化控制，从而达到声光联动的舞美炫丽的灯光效果。

一、TF卡存储的【单场景文件】使用，分为：基础场景，音频场景；控制器支持34个基础场景，32个音频场景，94个接力场景。

1、基础场景文件为：1.bin,2.bin,3.bin---34.bin

说明：1.bin文件代表基础灯光场景1，如此类推….；其中：0.bin--代表场景0，全关灯光场景，33.bin---代表场景33，全开灯光场景；34.bin--代表场景34；开机场景；35.bin、36.bin、.....128.bin---接力场景。

2、音频场景文件为：m1.bin,m2.bin,m3.bin-----m128.bin

说明：m1.bin文件代表音频灯光场景1，如此类推….；0.bin--代表场景0（灯光全关场景）；33.bin---代表场景33（灯光全开场景）；34.bin--代表场景34（开机灯光场景）。

二、TF卡存储的【多文件场景】使用，分为：基础场景文件夹，音频场景文件夹；控制器支持32个基础场景文件夹，32个音频场景文件夹，可支持文件夹里的无限个场景程序文件。

1、基础场景文件夹为：【1、2、3、4……32】：

例如：1\a1.bin,b1.bin,c1.bin ---无限个；2\a2.bin,b2.bin,c2.bin ---无限个3\a3.bin,b3.bin,c3.bin ---无限个；4\a4.bin,b4.bin,c4.bin ---无限个；……32\a32.bin,b32.bin,c32.bin ---无限个;

说明：1\2\3\4\...32文件夹代表基础场景1\2\3\4\...32，如此类推….；子目录下的文件为自定义命名（不分太小写，不兼容中文字符）的*.bin格式的程序文件。其中：0.bin--代表场景0（灯光全关场景）；33.bin---代表场景33（灯光全开场景）；34.bin--代表场景34（开机灯光场景）；0.bin\33.bin\34.bin做在内存卡的根目录下。

2、音频场景文件夹为：【m1、m2、m3、m4……m32】：

例如：m1\ m101.bin, m102.bin, m103.bin ---无限个；m2\ m201.bin, m202.bin, m203.bin, m204.bin ---无限个；m3\ m301.bin, m302.bin, m303. bin ---无限个；m 4\ m 401.bin, m402.bin,m403.bin ---无限个；……m 32\m3201.bin, m3202.bin, m 203.bin ---无限个;

说明：m1\m2\m3\m4\...m32文件夹代表基础场景m1\m2\m3\m4\...m32，如此类推…..；子目录下的文件为自定义命名（不分太小写，不兼容中文字符）的m*.bin格式的程序文件；

三、场景文件夹的编辑与使用说明：

1、基础场景文件夹一定要数字命名，【1】、【2】、【3】、【4】……【32】;

文件夹【1】代表场景1；【2】代表场景2；  …..如此类推。

2、音频场景文件夹一定要数字命名，【m1】、【m2】、【m3】、【m4】……【m32】;

文件夹【m1】代表音频场景1；【m2】代表音频场景2；  …..如此类推。

3、当文件夹目录下的基础场景与音频场景文件命名不统一时，控制器会随机搭配音频场景；在一个场景程序走完、指令控制或歌曲空拍5秒后会随机换一次组场景。在基础场景与音频场景文件命名统一时，控制器会按命名顺序搭配音频场景；在一个场景程序走完、指令控制或歌曲空拍5秒后会顺序换一次组场景。

A、文件不统一命名，随机搭配效果，如下图：

B、文件统一命名，顺序搭配效果，如下图：

注：使用文件夹场景方式时，接力场景功能无效。（接力场景功能只用于单文件方式）

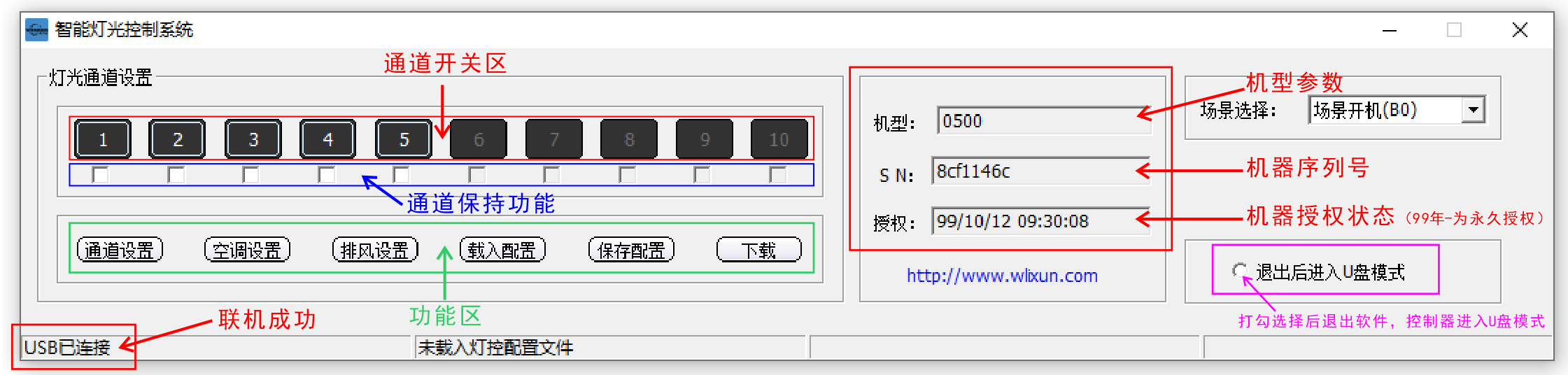

2、打开（灯光调试软）如下图：

注：灯光调试软件，右下角【退出后进入U盘模式】，打勾后软件关闭退出后，控制器就会进入U盘模式，在电脑上会出现一个U盘，此U盘是机器的TF卡，可以拷贝与粘贴文件。（在施工现场没有读卡器的情况下使用，如有读卡器时，建议用读卡器拷贝文件）

3、照明灯光场景的调试方法：

例：【场景4】定义为K歌场景，在此场景中要设置照明灯具，可根据现场实际情况来进行设置；设定（通道1，3，5开灯；通道2，4 关灯）的灯光场景设置，操作如下图：

以上图说明：首先选定要调的【场景4】；再点击要开灯的通道1、3、5，关灯的通道不点击；操作完成后，场景4就调试完成了。在点击要开灯的通道时，灯光控制器会同步响应的，机器的显示区有LED状态指示灯显示，照明的实体灯具也会同时亮灯，灯光控制器状态指示灯界面；如下图：

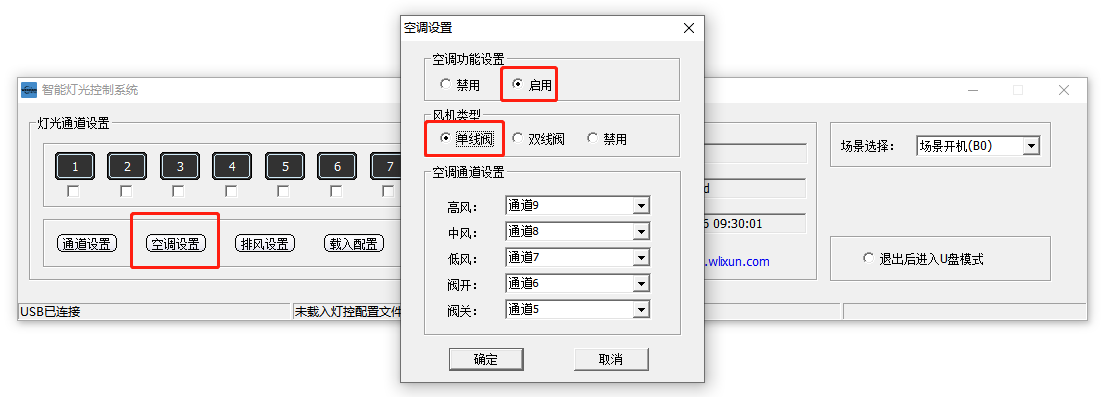

4、设置空调、排风功能，如下图：

5、保存配置，场景备份生成文件，如下图：

◇ 操作完成后，场景4调试完成；点击保存在电脑D:\中国城夜总会\路径下生成一个配置文件：VIP888房.bin，此文件就是控制器灯光通断场景的备份。

◇ 灯控调试软件下载数据时，控制器插有TF卡时，软件会同时下载两份数据，一份保存在内置储存器里，一份保存在TF卡里生成一个文件：LIGHT.BIN；可用这张TF卡插上另一台同型号的灯光控制器，机器上电开机后，会自动导入数据，把调克隆一台同样通断灯光场景的机器出来。

6、通过灯控调试软件把灯光通断场景的数据恢复到灯光控制器：

用双头偏口USB线，一端接控制器USB调试口另一端联接电脑USB口

确定导入备份文件正确后，点下载；下载完成后，软件界面右下方，会提示：下载成功。此操作过程是恢复数据的方法，数据下载成功后，重启控制器。

DMX512 灯具使用软件调试的连接方法：

1、用双头偏口 USB 线，一端接控制器 USB 调试口另一端联接电脑 USB 口

2、DMX512 Dimmer Pro V9.1 灯光调试软件：

3、DMX512 Dimmer Pro V9.1专业版灯光调试软件，相关的使用方法，参考软件视频教程，请咨询当地代理商或销售业务人员。
