8 路 ArtNet 灯带控制器使用说明书
1、八个输出端口，最多控制 8192 像素点，每个端口最大控制 1024 点。
2、控制器端口输出信号协议： SPI/TTL 、DMX512 协议。
3、SD 卡支持 FAT32、FAT16 格式，最多允许 64 个效果文件。
4、可以局域网同步控制。
5、能接 DMX 控制台，可更换文件，调节速度和亮度，反应速度快。
6、支持 Art-Net 协议，可直接使用 Madrix 软件。
7、控制器 8 个输出端口，在 Madrix ArtNet 模式下：每个端口最大输出 6 个空间域，每 个端口最大可带载 1020 像素点，8 个端口最大可带载 8160 像素点；
8、支持对 DMX 芯片编址，自带数点、内控测试功能。
9、可联可脱，可以直接连接到电脑网卡、交换机，也可以连接到主控制器。
1、SD 卡在多次添加、删除文件后需要格式化成 FAT32 或 FAT16 格式。支持 SDHC（高 容量 SD 卡），最大达 64G 字节以上。SD 卡中最多允许 64 个 DAT 文件，播放顺序是根据文 件名按数字或英文字母进行排序。
2、八个输出端口，最多控制 8192 像素点。每个端口最大控制点数为 1024 点。
3、LCD 屏第一行显示控制器型号，若检测到 SD 卡则自动播放，第二行显示当前播放的 文件名及序号。
4、控制器面板上四个按键分别是菜单键、- 号键、+ 号键、确认键。按【菜单键】切换 模式，按【‘-’或‘+’键】进行设置，按下【确认键】保存修改的参数。
具体显示内容及含义如下：
4-1、 Fi l e 0 X ：
X 为序号，显示当前播放的 DAT 文件名。按‘+’可跳到下一个文件播放。
4-2、 Sp e e d ：
播放速度，范围是 1 – 100 帧每秒。
4-3、 Br i g h t :
设置亮度，范围是 0—63。
4-4、 Pl a y Mo d e ：
播放模式：所有文件循环(All)、单一文件播放(Single)；DMX 控制台信号时要选单一文件 播放。
4-5、 IP ： XX X
本机 IP 地址，前三字节自适应；在同一局域网内不能有相同的 IP 地址。
4-6、IC Ty p e :
芯片型号选择(IC Type)，若不指定芯片型号(Do not choose)，则以 DAT 文件指定的芯 片型号来控制；若指定了芯片型号，则 DAT 文件中的芯片型号无效。在 Artnet 控制时， 若不指定芯片型号(Do not choose)，则以第一个分控的芯片型号来控制，否则以自己设 置的为准。
4-7、 Po r tOu t m o d e : 4 8 5 / 2 4 5
选择端口输出的方式(PortOutMode)，485 或 245。
4 - 8、 DMX Ad d r e ss: XX X
DMX 起始通道地址(DMX Address)，范围是 1-512。起始地址默认为 1，即占用通道 1-7， 若起始通道地址为 2 则占用通道 2-8。
--第 1 通道是亮度，亮度通道值 0-3 对应 0（不亮），4-7 对应 1，8-11 对应 2，…，252-255 对应 63。
--第 2 通道是红色（R）。
--第 3 通道是绿色（G）。
--第 4 通道是蓝色（B）。
--第 5 通道是效果文件，DMX512 控制台通道数值对应文件的关系为，四个数值对应一个 文件，即 0-3 对应第一个文件，4-7 对应第二个文件，……，252-255 对应第 64 个文件。
--第 6 通道是播放速度，对应速度的关系为（按键设置的速度）乘（速度通道值）再除以 255，即控制台最大值 255 对应按键设置的速度。
--第 7 通道是方向，0-127 是正向，其它值为反向。
--第 8 通道是方向，0-127 是正向，其它值为反向。
4 - 9、 Pi x e lC h a n n e l： 3
设置像素点通道数(PixelChannel), 设置一个点的颜色分量数，默认为 3，即 RGB。范围 是 1-4。
4-10、 Ok - >A d d r e ssi n g（DMX512 编址菜单）
按“确定”键进入 DMX512 编址子菜单，进入子菜单后，按 MENU 切换子菜单。
A、DMX IC Type -----选择 DMX 芯片型号
B、LightChannel ------灯通道数；设置一个灯具或转码板占用的通道数。设置一个灯具占 用的通道数。（假设一米 20 段三点一控 RGB 的灯就是 3*20=60，1 米 60 段单点单控 RGB 灯就是 3*60=180）设置完成后按 OK 键确认，然后继续按 MENU 切换子菜单。
C、Address ------------起始通道（1-2400）；从第一个通道值开始编址，输入后按 OK 键， 请耐心等待几秒钟可编码完成。（注意：RGB--3 通道值，RGBW--4 通道值）
4-11、Ad d r e ssi n g 二 级 菜 单 设 置
4-11-1、按【菜单键】进行选择菜单数点与颜色测试：count pixel
A、按【‘-’或‘+’键】进行选择菜单，数点测试；按“确认”进入子菜单，进入子菜 单后【数点内控：1-1024】，按【‘-’或‘+’键】数点,长按加速。（内控时不插 SD 卡）
按（+、-键）
按（确认键）
按（+键）
B、按【菜单键】进行选择菜单；内控 RGB 模式测试：
按【‘-’或‘+’键】选择内控模式：Color1\Color2\Color3\White\All color。
4-11-2、按【菜单键】、【‘-’或‘+’键】进行选择菜单，Artnet 设置；
》》》》》
A、按“确认”进入子菜单，进入子菜单后； 设置起始空间(Start Univ)：
按【‘-’或‘+’键】设置，按下【确认键】保存修改的参数。
B、按【菜单键】进行选择菜单；设置一个端口带载几个空间(universe/Port:X)：
》》》》》
按【‘-’或‘+’键】设置，按下【确认键】保存修改的参数。
C、按【菜单键】进行选择菜单；设置 Artnet 分控数（Slave Number)：
》》》》》
按【‘-’或‘+’键】设置，按下【确认键】保存修改的参数。
三、按【菜单键】、【‘-’或‘+’键】进行选择菜单，----定时时钟设置，此项无效。
》》》》》
四、按【菜单键】、【‘-’或‘+’键】进行选择菜单；---其它设置：

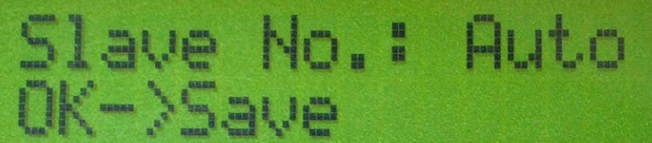

A、分控编号(Slave No.)用路由器或交换机组成多分支网络时需设置分控编号，编号（1） 时请选择自动；级联在后面的分控可设置为自动。出厂默认：自动。
》》》》》
》》》》》
B、按【菜单键】、【‘-’或‘+’键】进行选择菜单；---插入 W 灯珠设置：
NO（无）、Front（前面）、Back（后面）；用 RGB 灯具默认：NO
C、按【菜单键】、【‘-’或‘+’键】进行选择菜单---主机、从机设置：
》》》》》
》》》》》
Ne t 2 Se n d Sy n c : （ 主 机 模 式 ） 、 Ne t 2 In p u t: （ 从 机 模 式 ）
D、按【菜单键】、【‘-’或‘+’键】进行选择菜单---无用（默认为：The same）
》》》》》
》》》》》
E、按【菜单键】、【‘-’或‘+’键】进行选择菜单---（Reset）恢复出厂：
》》》》》
》》》》》
》》》》》
按下【确认键】，恢复出厂。
LX-1800 Art-net 使用方法说明
LX-1800 Artnet 联网控制器，可实现 Madrix 电脑做主控，实时控制，组网方式有两种：
一、控制器之间用手拉手的方式一进一出进行组网，最多支持 253 台控制器组网。
二、控制器通过自适应 100M/1000M 交换机进行组网，在同一个网段内最多支持 253 台控制 器。
第一种：手拉手组网方式，用以下举例示范（3 台 LX-1800 控制器手拉手组网方式）：
电脑网卡-------第 1 台控制器（Net1 IN），（Net2 OUT）-------第 2 台控制器（Net1 IN），（Net2 OUT）-------第 3 台控制器（Net1 IN），（Net2 OUT）-------
网线制作方法
1、用网线连接电脑网卡（或主控）到分控的 NET1，NET2 连接到下一个分控的 NET1， 如此级联下去，直到最后一个。
2、每个分控最多控制 8192 像素点。
3、统一使用交叉网线。交叉网线是指网线的一端按照 T568A 接，另一端按照 T568B 接。
控制器参数设置如下：（只设置第 1 台控制器）。
1、开启控制器电源,按（菜单）键找到 IP 界面修改机器 IP，按【确认】保存。（注意：每台 机器的 IP 都要不一样）
2、继续按（菜单）键找到【IC Type】界面选择灯具 IC，按【确认】保存。
3、选择好灯具 IC 后，继续按（菜单）键找到【PixelChannel】设置像素点通道数，默认为 3，即 RGB。范围是 1-4（RGBW 为 4）。
4、继续按（菜单）键找到折叠菜单【Addressing】，如下图：
按（+） 键找到【art-net】选项，然后按【确认】：
进去设置参数，如下图：
起始空间指在 ArtNet 控制时，从这个空间开始控制，此控制器作为第 1 台控制 器起始空间设置为 1（只设置第 1 台，后面的控制器不用设置）。
【StartUniv】代表设置：起启空间，选择好后按（确认）键保存；继续按（菜单）键进行下一步设置如下 图：
（显示屏上显示的参数为：每个端口 1 个空间）
【universt/Port:1】代表设置：每个输出端口分配多少个空间，（范围：1-6），最大为一个端口 6 个空间。
（注：一个端口最大空间为 6，一台控制器八个端口为 1-48 空间，第二台控制器起始空间就为 49 空间，第三台控制器以此 类推；手拉手组网时，第 1 台控制器为主机，只要设置好后第 1 台，后面的控制器不用设置，第 1 台控制器会自动分配给下 面的控制器。）
设置完成后按（确认）键保存，继续按（菜单）键进行下一步设置如下图：
【Slave Number】代表设置：Artnet 控制器数量，这 1 路一共手拉手串了多少个控制器，1 台就设置（1）； 3 台就设置（3）；选择好后按（确认）键保存；
手拉手组网方式控制器设置完成。（注：手拉手方式组网时，网络资源是共享的，像素点带载量越多，平均共享的网速就越少）。
第二种：交换机组网方式，用以下举例示范（3 台 LX-1800 控制器手拉手组网方式）：
控制器参数设置如下：（每一台联入交换机的控制器都要设置）。
1、开启控制器电源,按（菜单）键找到 IP 界面修改机器 IP，按【确认】保存。（注意：每台 机器的 IP 都要不一样）
2、继续按（菜单）键找到【IC Type】界面选择灯具 IC，按【确认】保存。
3、选择好灯具 IC 后，继续按（菜单）键找到【PixelChannel】设置像素点通道数，默认为 3，即 RGB。 范围是 1-4（RGBW 为 4）
4、继续按（菜单）键找到折叠菜单【Addressing】，如下图：
按（+） 键找到【art-net】选项，然后按【确认】；
进去设置参数，如下图：
起始空间指在 ArtNet 控制时，从这个空间开始控制（如：设置了每个端口 6 个 空间时），
此控制器作为第 1 台控制器起始空间设置为 1（1-48），第 2 台设置 49（49-96），第 3 台设置 97（97-145）.......以 此类推;
【StartUniv】代表设置：起启空间，选择好后按（确认）键保存；继续按（菜单）键进行下一步设置如下 图：
（显示屏上显示的参数为：每个端口 1 个空间）
【universt/Port:1】代表设置：每个输出端口分配多少个空间，（范围：1-6），最大为一个端口 6 个空间。
（注：一个端口最大空间为 6，一台控制器八个端口为 1-48 空间，第二台控制器起始空间就为 49-96 空间，第三台控制器以此类推；交换机组网时，每一台控制器都可以设置输出端口输出相同的空间，也可以设置输出不同的空间）。
设置完成后按（确认）键保存，继续按（菜单）键进行下一步设置如下图：
【Slave Number】代表设置：Artnet 控制器数量，这一路一共串了多少个分控，一台就设置（1）；交换机 组网时选设置为 1。如果控制器在交换机组网时，其中有 1 台控制器手拉手 1 台或几台控制器时，此第 1 台控制器为主 机需设置：这 1 路一共手拉手串了多少个控制器，1 台就设置（1）；3 台就设置（3）；选择好后按（确认）键保存；
多台 LX-1800 手拉手脱机使用方法说明
LX-1800 控制器，可实现做主控、从机，同步播放，可手拉手组网与交换机方式组网：
一、控制器之间用手拉手的方式一进一出进行组网，最多支持 253 台控制器组网。
二、控制器通过 100M/1000M 交换机进行组网，在同一个网段内最多支持 253 台控制器。
第一种：手拉手组网方式，用以下举例示范（4 台 LX-1800 控制器手拉手组网方式）：
第 1 台控制器为主机（Net2 OUT）
-------第 2 台控制器（Net1 IN），（Net2 OUT）
-------第 3 台控制器（Net1 IN），（Net2 OUT）
-------第 4 台控制器（Net1 IN）；如下图：
网线制作方法
1、用网线连接电脑网卡（或主控）到分控的 NET1，NET2 连接到下一个分控的 NET1， 如此级联下去，直到最后一个。
2、每个分控最多控制 8192 像素点。
3、统一使用交叉网线。交叉网线是指网线的一端按照 T568A 接，另一端按照 T568B 接。
参数设置：按【菜单键】、【‘-’或‘+’键】进行选择菜单---主机、从机设置：
》》》》》
》》》》》
Ne t 2 Se n d Sy n c : （ 主 机 模 式 ） 、 Ne t 2 In p u t: （ 从 机 模 式 ）
第二种：交换机组网方式，用以下举例示范（4 台 LX-1800 控制器组网方式）；如下图：
参数设置：按【菜单键】、【‘-’或‘+’键】进行选择菜单---主机、从机设置：
》》》》》
》》》》》
Ne t 2 Se n d Sy n c : （ 主 机 模 式 ） 、 Ne t 2 In p u t: （ 从 机 模 式 ）
广州市维力迅光电科技有限公司
