8路脱机控制器使用说明书

1、控制器共8个输出端口，每个端口最大可带载1024像素，控制器最大可带载8192像素点；

2、控制器端口输出信号协议： SPI/TTL 串行协议。

3、控制器支持按键数点功能，自带测灯数点功能，可带载测试RGB灯具。

4、控制器脱机读SD卡文件模式，通过专用软件生成效果数据文件储存于SD卡根目录下，可选择自动循环播放模式、DMX512控制播放模式；

5、控制器支持主\从机数据同步（手拉手方式）；最多支持255台的控制器主\从机数据同步；

6、SD卡支持FAT32、FAT16格式，最多允许63个效果程序文件。

7、支持DMX512控制台，智能灯光控制器，控制更换文件，调节速度和亮度，反应速度快。

8、LX-2800Plus控制器是通过专用调试软件制作效果或第三方软件制作效果（如：MADRIX麦爵士软件）生成控制器使用的数据；实时描点或效果调试实时预览时，需要用LX-2800Pro或LX-2700控制器进行辅助使用，效果调试完成后生成数据文件拷SD卡根目录下给LX2800Plus脱机使用。

1、SD卡在多次添加、删除文件后需要格式化成FAT32或FAT格式，支持SDHC（高容量SD卡），最大达64G字节以上，SD卡中最多允许63个程序文件。

2、控制器上电数码管显示版本号。

3、播放文件格式：

-------DA01，表示播放1.DAT文件；

-------SC02，表示播放 2.SCN文件；

-------按“上”“下”键选择，可选择预览文件效果。

4、控制器数码管显示DMX512地址；

 ① 显示（A001）：表示本机DMX512地址001（闪烁：表示DMX512信号正常）。

 ② 显示（----）：选择C512（DMX512模式），DMX512信号不正常。

 ③ 显示（dA01）或（SC02）：表示播放SD卡里的文件。

5、DMX512通道功能值说明：

灯具像素点类型的颜色值：3（RGB）；控制器占用8个通道。起始地址默认：1，即占用通道1-8，若起始通道地址为2则占用通道2-9。DMX通道数值对应关系为：4个数值。

① 通道1：调光。

② 通道2：程序文件；即0-3对应第一个文件，4-7对应第二个文件… 共对应63个文件。

③ 通道3：内置颜色

④ 通道4：颜色1

⑤ 通道5：颜色2

⑥ 通道6：颜色3

⑦ 通道7：播放速度

⑧ 通道8：帧速度

6、数码显示管显示内容说明：

按键操作使用说明：

先按【返回】键，再按【确认】键，进入功能菜单；切换菜单按“上”“下”键选择；按【确认】键进入下层菜单，【返回】键退出自动保存参数。

1、进入菜单显示【-F1-】：本机DMX512地址设置；

按【确认】键进入菜单； 按“上”“下”键选择【DMX地址：b001-512】设置好后，按【返回】键退出自动保存参数。

2、进入菜单显示【-F2-】：选择灯具芯片型号；

按【确认】键进入菜单；按“上”“下”键选择【C-Sd（读SD卡的配置）、C001-C….（读控制器内的配置）】设置好后，按【返回】键退出自动保存参数（默认：C-SD）。

3、进入菜单显示【-F3-】：选择主\从机设置；

按【确认】键进入菜单；按“上”“下”键选择【Host（主机）、SLAU（从机）】设置好后，按【返回】键退出自动保存参数。

4、进入菜单显示【-F4-】：输出信号模式设置；

按【确认】键进入菜单；按“上”“下”键选择【L-SD（读SD卡的配置）、L001--单线信号、L002--双线信号（读控制器的配置）】设置好后，按【返回】键退出自动保存参数。（注：输出信号模式设置控制器不用设置，控制器会自动适配）

5、进入菜单显示【-F5-】：分控号设置；

按【确认】键进入菜单；按“上”“下”键选择【n001—n255】设置好后，按【返回】键退出自动保存参数。

6、进入菜单显示【-F6-】：其它功能设置；

按【确认】键进入菜单；按“上”“下”键选择，按【确定】键进入菜单。

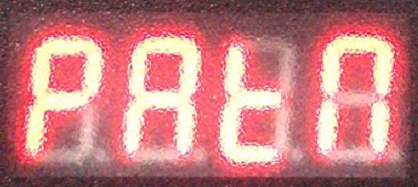

① 显示【PAtN】播放模式设置；按【确认键】进入功能菜单；按“上”“下”键选择。

选择：AUTO----自动播放模式；C512----DMX512控制播放模式；设置好后，按【返回】键退出自动保存参数。

② 显示【brit】亮度，按【确认键】进入功能菜单；按“上”“下”键选择。

亮度选择；0000-0255；设置好后，按【返回】键退出自动保存参数。

③ 显示【SPEd】速度，按【确认键】进入功能菜单；按“上”“下”键选择。

播放速度选择；0000-0060；设置好后，按【返回】键退出自动保存参数。

7、进入菜单显示【-F7-】：灯具数点功能；

按【确认键】进入功能菜单；按“上”“下”键选择【P001--端口1、P002--端口2、P003--端口3、P004--端口4、P005--端口5、P006--端口6、P007--端口7、P008--端口8、P018--全部端口】选定好，按【确认】键进菜单，按“上”“下”键进行数点，每增加一个点，灯具会对应亮一个像素点。按【返回】键退出菜单。

【控制器脱机模式使用方式，参数设置说明】

1、单机脱机模式使用，控制器参数设置如下：

① 控制器需设置：F1--本机DMX512地址（DMX地址：b001-512）。

② 控制器需设置：F3--主机\从机设置，选择【Host（主机）】；

③ 控制器需设置：F6--播放模式设置【选择：AUTO--自动播放模式、DMX512控制模式】；

④ 用专用软件生成数据拷到SD卡里的根目录下，文件必须要以数字为命名：【1.dat、2.dat、3.dat、4.dat……或1.scn、2.scn、3.scn、4.scn……】  ；

（注：文件必须命名为数字；文件命名为英文、中文或其它等字符均无效！）

2、多台控制器级联同步使用，控制器参数设置如下：

① 主机需设置：F1--本机DMX512地址设置；【DMX地址：b001-512】；

② 主\从机需设置：F3--主机\从机设置，【Host（主机）、SLAU（从机）】；

③ 主\从机需设置：F5--分控号设置，【n001—n255】；

④ 主机需设置：F6--播放模式设置【自动播放模式、DMX512控制模式】；

⑤ 用专用软件生成数据全部拷到每台控制器的SD卡里的根目录下，文件必须要以数字为命名： 【1-1. dat、1-2.dat、2-1.dat、2-2.dat、3-1.dat、3-2.dat……】;

（注：文件命名为英文、中文或其它字符均无效！）

⑥ 主、从机信号同步联接拓扑图：
